강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SS316 스테인리스 스틸 유압 퀵 커플링, 정밀 가공 유압 퀵 커플링, 경화 내구성 퀵 릴리스 커플링


모델 번호:	LSQ-S1-SS	크기:	1/4 '~ 2'
근무 압력:	2000psi에서 5000 psi	신체 크기:	1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2
정격 압력:	2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi	정격 흐름:	3, 6, 12, 28, 50, 88, 220, 240 gpm
온도 범위:	-20ºC ~ +180ºC	표준 씰 재질:	비튼
ISO:	6.3, 10, 12.5, 20, 25, 31.5, 40, 50	스레드 유형:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP
생산 능력:	10000개 세트 / 달	재료:	SS316
포펫 밸브:	사용 가능	볼 잠금 메커니즘:	신뢰성
정밀 기계화:	예

모델 번호:	LSQ-S1-SS
크기:	1/4 '~ 2'
근무 압력:	2000psi에서 5000 psi
신체 크기:	1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2
정격 압력:	2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi
정격 흐름:	3, 6, 12, 28, 50, 88, 220, 240 gpm
온도 범위:	-20ºC ~ +180ºC
표준 씰 재질:	비튼
ISO:	6.3, 10, 12.5, 20, 25, 31.5, 40, 50
스레드 유형:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP
생산 능력:	10000개 세트 / 달
재료:	SS316
포펫 밸브:	사용 가능
볼 잠금 메커니즘:	신뢰성
정밀 기계화:	예

SS316 스테인리스 스틸 유압 퀵 커플링, 온도 범위 -20°C ~ +180°C, 경화 내구성을 위한 정밀 가공

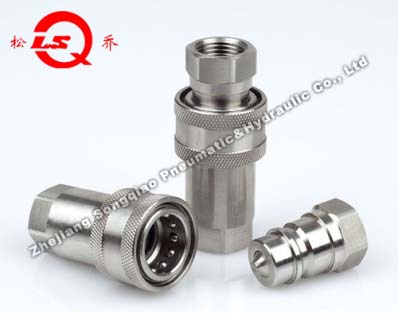

LSQ-S1-SS 클로즈 타입 유압 퀵 커플링 (SS316)

제품 설명

LSQ-S1-SS 클로즈 타입 유압 퀵 커플링 (강철)

응용 분야

LSQ-S1-SS 시리즈는 건설 장비, 임업 장비, 농업 기계, 오일 도구, 오일 장비 및 제강소 기계를 포함한 까다로운 유압 응용 분야에 대한 입증된 설계를 제공합니다.

본체 크기 (인치)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
정격 압력 (PSI)	2000	2000	1500	1500	1000	1000	1000	1000
정격 유량 (GPM)	3	6	12	28	50	88	220	240

온도 범위 (표준 씰): -20ºC ~ +180ºC

표준 씰 재질: VITON

LSQ-S1-SS 시리즈 특징

포핏 밸브는 분리되지 않은 누출을 방지합니다.
포핏 밸브는 효율적인 흐름을 위해 정격 작동 압력 내에서 연결될 때 자동으로 열립니다.
중요 부품은 내구성을 위해 경화 처리되었습니다.
안정적인 볼 잠금 메커니즘은 결합 반쪽을 안전하게 함께 고정합니다.
소켓 및 플러그는 솔리드 바 스톡에서 정밀 가공되었습니다.
ISO7241-A 표준을 준수합니다.
PARKER 6600 시리즈, FASTER ANV 시리즈, AEROQUIP 5600 시리즈 및 HANSEN HA 15000 시리즈와 호환됩니다.

기술 사양 - 소켓

ISO	PARTNO.	LS	¢D	HEX1	A	T
6.3	LSQ-S1-SS-02SF	50	26	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03SF	56	31.5	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04SF	66	38.5	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06SF	80	48	34	18	G3/4 NPT3/4
25	LSQ-S1-SS-08SF	94	56	41	21	G1 NPT1
31.5	LSQ-S1-SS-10SF	117	69.5	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12SF	133	84	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16SF	165	99	75	26	G2 NPT2

기술 사양 - 플러그

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-S1-SS-02PF	35.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03PF	36.5	17.3	21.4	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06PF	57	29	28	35	18	G3/4 NPT3/4
25	LSQ-S1-SS-08PF	59.5	34.3	36	41	21	G1 NPT1
31.5	LSQ-S1-SS-10PF	75	45	46	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12PF	83.5	55	52	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16PF	105	65	64	75	26	G2 NPT2

기술 사양 - 전체 조립품

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-S1-SS-02	71	26	19	19	G1/4 NPT1/4
10	LSQ-S1-SS-03	75	31.5	22	22	G3/8 NPT3/8
12.5	LSQ-S1-SS-04	88	38.5	27	27	G1/2 NPT1/2
20	LSQ-S1-SS-06	110	48	34	35	G3/4 NPT3/4
25	LSQ-S1-SS-08	119.5	56	41	41	G1 NPT1
31.5	LSQ-S1-SS-10	150	69.5	50	50	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12	167.5	84	60	60	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16	210.5	99	75	75	G2 NPT2
