제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: LSQ-S2
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
Material: |
Carbon Steel |
사이즈: |
1/8' - 1' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
Material: |
Carbon Steel |
사이즈: |
1/8' - 1' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
LSQ-S2, ISO7241 비 액체 고속 커플링, 범용, 파카 60Series
기술 :

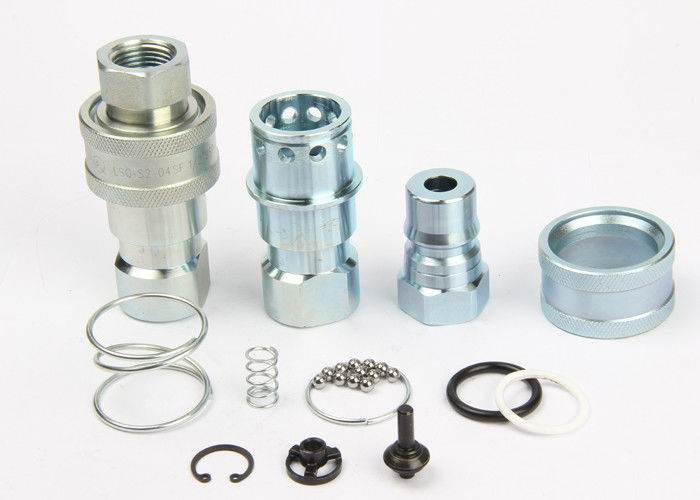

LSQ-S2 크로즈 타잎 수력 빠른 결합(강철)
애플리케이션 :
오우 산업적 유압 라인
오우 식품과 화학 약품 처리
오우 수도와 냉각제 라인
오우 이동 기기
5월 오우는 약간의 가스와 함께 사용됩니다
상술
| 신체 크기 (안에) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 평가된 압력(PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| 평가된 흐름(gpm) | 1 | 3 | 6 | 12 | 28 | 50 |
| 온도 범위 | -20C 내지 +120C | |||||
| 실링 소재 | NBR | |||||
LSQ-S2 시리즈 커플링 특징 :
1.포핏은 분리된 누출을 방지할 수 있어서 밸브로 조절됩니다.
2.연결될 때 포핏 밸브는 자동적으로 열리고 더 신속하게 흐름을 유지하기 위해, 압력으로 일하여 안에 평가됩니다.
3.임계부는 내구성을 위해 경화됩니다.
4.신뢰할 수 있는 공 잠그는 메커니즘은 정합 하프를 종합합니다.
5.소켓과 플러그는 고체 바 주식에서 기계가공된 정확성입니다.
6.LSQ-S2 시리즈는 ISO 7241-B의 표준에 따릅니다.
7.파카 60 시리즈, 더 빨리 HNV 시리즈, AEROQUIP FD45 시리즈와 한센 HK 시리즈로 적합합니다.
성능 : 시험 유체 :Oil-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-S2 시리즈 (1/4,3/8,1/2,3/4,1 ")
소켓
| ISO | PARTNO. | LS | cD | HEX1 | A | Ｔ |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1/8 NPT1/8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
플러그
| ISO | PARTNO. | LP | Ｄ | Ｃ | HEX2 | A | Ｔ |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 NPT1/8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 NPT1 |
연결됩니다
| ISO | PARTNO. | Ｌ | cD | HEX1 | HEX2 | Ｔ |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
