강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                볼 잠금 시스템 유압 퀵 커플링, ISO 7241-A 표준 유압 퀵 커넥트 커플링, 크롬 도금 퀵 디스커넥트 유압 커플러


모델 번호:	LSQ-ISOA	기계적인 연결:	볼 잠금 시스템
근무 압력:	2000-5000 psi	신체 크기:	1/4, 3/8, 1/2, 3/4, 1
정격 압력:	5000, 4000, 4000, 3000, 3000 psi	정격 흐름:	3, 6, 12, 28, 50 gpm
온도 범위:	-20ºC ~ +120ºC	씰 재료:	NBR
소켓 직경:	φ26, φ31.5, φ38.5, φ48, φ56	16 진수:	19, 22, 27, 34, 41
스레드 유형:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1	길이:	74.2, 78.5, 88.2, 110.4, 132.9
플러그 직경:	11.8, 17.3, 20.5, 29, 34.3	플러그 길이:	38.5, 39, 44, 55, 66
생산 능력:	10000개 세트 / 달

모델 번호:	LSQ-ISOA
기계적인 연결:	볼 잠금 시스템
근무 압력:	2000-5000 psi
신체 크기:	1/4, 3/8, 1/2, 3/4, 1
정격 압력:	5000, 4000, 4000, 3000, 3000 psi
정격 흐름:	3, 6, 12, 28, 50 gpm
온도 범위:	-20ºC ~ +120ºC
씰 재료:	NBR
소켓 직경:	φ26, φ31.5, φ38.5, φ48, φ56
16 진수:	19, 22, 27, 34, 41
스레드 유형:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
길이:	74.2, 78.5, 88.2, 110.4, 132.9
플러그 직경:	11.8, 17.3, 20.5, 29, 34.3
플러그 길이:	38.5, 39, 44, 55, 66
생산 능력:	10000개 세트 / 달

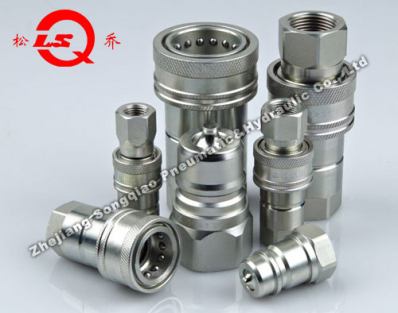

LSQ-ISOA 볼 잠금 시스템 및 크롬 도금 ISO 7241-A 표준의 클로즈 타입 유압 퀵 커플링

LSQ-ISOA 밀폐형 수압 빠른 결합 (STEEL) (새로운)

신청서

LSQ-ISOA 시리즈는 건설 장비, 산림 장비, 농업 기계, 석유 도구, 석유 장비,철강 공장 기계, 그리고 더 많은.

사양

몸 크기 (in)	1/4	3/8	1/2	3/4	1
가등기 압력 (PSI)	5000	4000	4000	3000	3000
정량 흐름 (GPM)	3	6	12	28	50
온도 범위 (std 밀폐)	-20oC ~ +120oC
표준 밀봉 재료	NBR

LSQ-ISOA 시리즈 특징

높은 흐름 및 압력 충동으로 인한 손상에 저항하는 새로운 밸브 설계
인형 밸브는 결합되지 않은 누출을 방지합니다.
인형 밸브가 가등용 작동 압력 내에서 결합되면 자동으로 열립니다.
중요한 부품은 내구성을 위해 단단히
신뢰할 수 있는 공 잠금 메커니즘은 짝짓기 반을 함께 유지
고체 막대기 소재로 정밀 가공된 소켓 및 플러그
새로운 크롬 접착 처리 는 첨단 항 경식 성능을 제공합니다
ISO 7241-A 표준을 준수합니다.

PARKER 6600 시리즈, FASTER ANV 시리즈, AEROQUIP 5600 시리즈 및 HANSEN HA 15000 시리즈와 호환됩니다.

기술 사양

소켓 크기

ISO	파트너	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

플러그 크기

ISO	파트너	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

조립용량

ISO	파트너	L	¢D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ315	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ385	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
