강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                일본식 유압 퀵 커플링, 1000~2000 Psi 유압 퀵 커넥트 커플링, 1/8~1/2 인치 퀵 릴리스 커플링


모델 번호:	LSQ-RD (비 밸브 황동)	근무 압력:	1000~2000psi
기계적인 연결:	록킹 볼	신체 크기:	1/8, 1/4, 3/8, 1/2
금리 압력:	1000-2000파운드	정격 흐름:	3, 6, 12, 12 gpm
온도 범위:	-20ºC ~ +120ºC	테스트 유체:	Oil-200sus
흐름 변환:	1GPM = 3.78L/분	압력 변환:	1psid = 0.0069mpa
재료 옵션:	황동, 304 스테인리스 스틸	호환성:	니토 TSP 시리즈
부분 치수:	다중 크기 (테이블 참조)	스레드 사이즈:	ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1
생산 능력:	100000세트/월

모델 번호:	LSQ-RD (비 밸브 황동)
근무 압력:	1000~2000psi
기계적인 연결:	록킹 볼
신체 크기:	1/8, 1/4, 3/8, 1/2
금리 압력:	1000-2000파운드
정격 흐름:	3, 6, 12, 12 gpm
온도 범위:	-20ºC ~ +120ºC
테스트 유체:	Oil-200sus
흐름 변환:	1GPM = 3.78L/분
압력 변환:	1psid = 0.0069mpa
재료 옵션:	황동, 304 스테인리스 스틸
호환성:	니토 TSP 시리즈
부분 치수:	다중 크기 (테이블 참조)
스레드 사이즈:	ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1
생산 능력:	100000세트/월

일본식 유압 퀵 커플링, 1000~2000 Psi 압력 범위 및 1/8~1/2 인치 크기

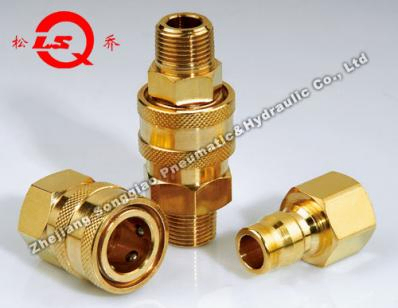

LSQ-RD 일본형 수압 빠른 결합

제품 설명

LSQ-RD 시리즈는 최대 흐름이 필요한 애플리케이션을 위해 설계 된 비 밸브 결합입니다. 그들의 부드럽고 개방된 구멍은 모든 빠른 결합 설계 중 가장 낮은 압력 하락을 제공합니다.고압 물과 증기 세척기에 적합합니다., 카펫 청소기, 곰팡이 냉각 수선, 그리고 다른 비 밸브 응용 프로그램.

주요 특징

밸브가 없는 부드럽고 열린 구멍 설계로 압력 하락을 최소화하고 멀티미디어 애플리케이션에서 손쉽게 청소 할 수 있습니다.
탄탄한 막대기로 가공하여 내구성 및 품질을 위해
구리 및 304 스테인레스 스틸 재료로 제공됩니다.
다른 제조업체의 유사한 접착제와 교환가능
NITTO TSP 시리즈와 호환됩니다.

사양

몸 크기 (in)	1/8	1/4	3/8	1/2
가등기 압력 (PSI) Brass Cplr/Npl	1000	1000	1000	1000
가등기 압력 (PSI) SS Cplr/Npl	2000	2000	1500	1500
정량 흐름 (GPM)	3	6	12	12
온도 범위 (std 밀폐)	-20oC ~ +120oC

성능 데이터

시험 액체: 오일-200SUS
1GPM = 3.78L/Min
1PSID = 0.0069MPa

부품 번호 사양

LSQ-RD 시리즈 - SF 타입

제1부	LS	¢D	HEX1	A	T
LSQ-RD-01SF	27	17.5	14	9	ZG1/8
LSQ-RD-02SF	32	24	19	13	ZG1/4
LSQ-RD-03SF	35.8	28.3	23	13	ZG3/8
LSQ-RD-04SF	42.6	35	29	17	ZG1/2
LSQ-RD-06SF	49.5	41	36	18	ZG3/4
LSQ-RD-08SF	59.3	57.8	50	22	ZG1

LSQ-RD 시리즈 - SM 타입

제1부	LS	¢D	HEX1	A	T
LSQ-RD-01SM	30	17.5	14	9	ZG1/8
LSQ-RD-02SM	42	24	19	13	ZG1/4
LSQ-RD-03SM	46.3	28.3	23	13	ZG3/8
LSQ-RD-04SM	56.1	35	29	17	ZG1/2
LSQ-RD-06SM	61	41	36	18	ZG3/4
LSQ-RD-08SM	67.3	57.8	50	22	ZG1
