제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: LSQ-S1
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
한 ISO 7241-1 시리즈, 포핏 밸브 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
소재: |
탄소 강철 |
크기: |
1/4' - 2' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
한 ISO 7241-1 시리즈, 포핏 밸브 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
소재: |
탄소 강철 |
크기: |
1/4' - 2' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |

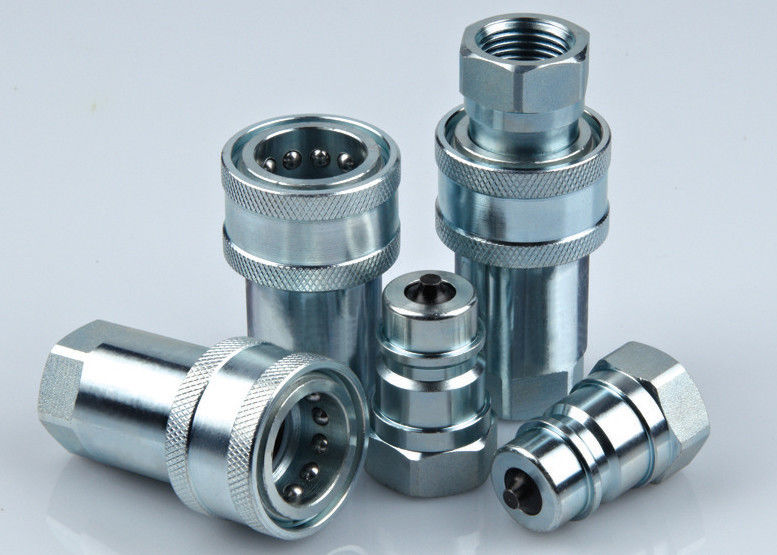

LSQ-S1, 탄소강에서 ISO7241 A 유체 커플링, 크롬 3
기술 :
LSQ-S1 크로즈 타잎 수력 빠른 결합(강철)
애플리케이션 : LSQ-S1 시리즈는 건설 장비와 임업 장비, 농기계, 오일 툴, 석유 장비 제강 공장 기계와 다른 부담스러운 수력 적용에서 사용된 증명된 설계를 산업에 가져옵니다.
상술 :
| 신체 크기 (안에) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| 정격 압력 (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| 정격유량 (１분당 갤런) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| 온도 범위 (std 밀봉) | -20C 내지 +120C | |||||||
| 표준 실링 소재 | NBR | |||||||
LSQ-S1 시리즈 커플링 특징 :
1. 포핏은 분리된 누출을 방지할 수 있어서 밸브로 조절됩니다.
2. 연결될 때 포핏 밸브는 자동적으로 열리고 더 신속하게 흐름을 유지하기 위해, 압력으로 일하여 안에 평가됩니다.
3. 임계부는 내구성을 위해 경화됩니다.
4. 신뢰할 수 있는 공 잠그는 메커니즘은 정합 하프를 종합합니다.
5. 소켓과 플러그는 고체 바 주식에서 기계가공된 정확성입니다.
6. LSQ-S1 시리즈는 ISO7241-A의 표준에 따릅니다.
7. 파카 6600 시리즈, 빠른 ANV 시리즈, AEROQUIP 5600 시리즈와 한센 HA 15000 시리즈로 적합합니다.
성능 :시험 유체 :Oil-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S1 시리즈(1/4,3/8,1/2,3/4,1 ) LSQ-S1 시리즈(11/4,11/2,2 )
소켓
| ISO | PARTNO. | LS | cD | HEX1 | A | Ｔ |
| 6.3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03SF | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S1-04SF | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-10SF | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
플러그
| ISO | PARTNO. | LP | Ｄ | Ｃ | HEX2 | A | Ｔ |
| 6.3 | LSQ-S1-02PF | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S1-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
결합 조정
| ISO | PARTNO. | Ｌ | cD | HEX1 | HEX2 | Ｔ |
| 6.3 | LSQ-S1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | LSQ-S1-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
| 31.5 | LSQ-S1-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
