제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: LSQ-PK
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 5675 시리즈, 포핏 밸브 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
소재: |
탄소 강철 |
크기: |
1/4' - 1' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
ISO 5675 시리즈, 포핏 밸브 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
소재: |
탄소 강철 |
크기: |
1/4' - 1' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |

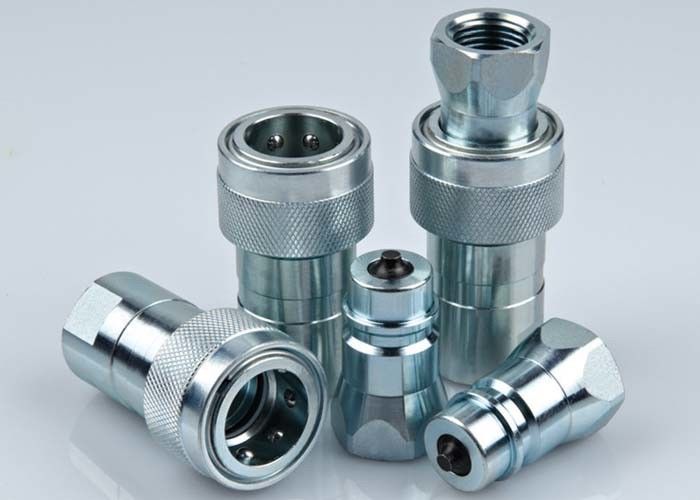

LSQ-PK, ISO5675, 탄소강에서 포핏 밸브형 유체 커플링, 크롬 3
기술 :
LSQ-PK 크로즈 타잎 액체 고속 커플링 (강철)
애플리케이션 : LSQ-PK 시리즈는 건설 장비와 임업 장비, 농기계, 오일 툴, 제강 공장 기계와 다른 부담스러운 수력 적용에서 사용된 증명된 설계를 산업에 가져옵니다.
상술 :
| 신체 크기 (안에) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 평가된 압력(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 평가된 흐름(gpm) | 3 | 6 | 12 | 28 | 50 |
| 온도 범위 (std 밀봉) | -20C 내지 +120C | ||||
| 표준 실링 소재 | NBR | ||||
LSQ-PK 시리즈 커플링 특징 :
1. 포핏은 분리된 누출을 방지할 수 있어서 밸브로 조절됩니다.
2. 연결될 때 포핏 밸브는 자동적으로 열리고 더 신속하게 흐름을 유지하기 위해, 압력으로 일하여 안에 평가됩니다.
3. 임계부는 내구성을 위해 경화됩니다.
4. 신뢰할 수 있는 공 잠그는 메커니즘은 정합 하프를 종합합니다.
5. 소켓과 플러그는 고체 바 주식에서 기계가공된 정확성입니다.
6. LSQ-PK 시리즈는 ISO5675의 표준에 따릅니다.
7. 파카로 적합하 4000 시리즈와 빠른 NV / NS 시리즈
성능 : 시험 유체 :Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-PK 시리즈 (1/4,3/8,1/2,3/4,1 ")
소켓
| ISO | PARTNO. | LS | cD | HEX1 | A | Ｔ |
| 6.3 | LSQ-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03SF | 60.5 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06SF | 83 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06SF(E) | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08SF | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
| 기록 :LSQ-PK-06SF 파카 interchange,LSQ-PK-06SF(E) FASTER는) 교체합니다 | ||||||
플러그
| ISO | PARTNO. | LP | Ｄ | Ｃ | HEX2 | A | Ｔ | |
| 6.3 | LSQ-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
| 12.5 | LSQ-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
| 20 | LSQ-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 | |
| 20 | LSQ-PK-06PF(E) | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
| 25 | LSQ-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | G1 NPT1 | |
| 기록 :LSQ-PK-06PF 파카 interchange,LSQ-PK-06PF(E) FASTER는) 교체합니다 | ||||||||
연결됩니다
| ISO | PARTNO. | Ｌ | cD | HEX1 | HEX2 | Ｔ |
| 6.3 | LSQ-PK-02 | 74.2 | 27.6 | 22.2 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03 | 80.2 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-PK-04 | 92.3 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06 | 102.2 | 47.5 | 35 | 33.3 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06(E) | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
| 기록 :LSQ-PK-06 파카 interchange,LSQ-PK-06 (E) FASTER는) 교체합니다 | ||||||
