제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: KZF
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
1,000 psi (69개 바)에 압력으로 일하기 |
재료: |
스테인레스 강 |
사이즈: |
1/8' - 2' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
1,000 psi (69개 바)에 압력으로 일하기 |
재료: |
스테인레스 강 |
사이즈: |
1/8' - 2' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |

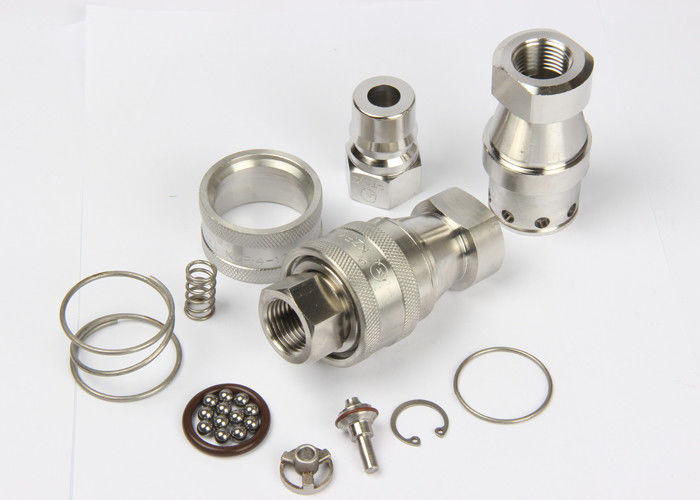

KZF, 암나사산 ISO7241-B 유압식 퀵액션 커플링, 스테인리스강 SS304
설명:
KZF 폐쇄형 유압식 퀵 커플링(스테인리스 304)
KZF 커플링은 다양한 유압 응용 분야에서 사용됩니다.이 이중 차단 커플링은 장비의 작동 또는 유지 관리를 위해 유체 전달 라인을 연결 및 분리해야 하고 유체 손실이 바람직하지 않은 모든 곳에서 찾을 수 있습니다.주로 작동유와 함께 사용됩니다.KZF 커플링은 화학 물질, 물, 증기 및 일부 가스에도 사용됩니다.
명세서
| 바디 사이즈(in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| 정격압력(PSI) | 2000년 | 2000년 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 정격 유량(GPM) | 1 | 삼 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 온도 범위(표준 씰) | -20℃ ~ +120℃ | ||||||||
| 표준 씰 재질 | 바이톤 | ||||||||
KZF 시리즈 커플링 특징:
1. 연결되지 않은 누출을 방지하기 위해 포펫 밸브를 사용할 수 있습니다.
2. 정격 작동 압력 내에서 연결되면 포펫 밸브가 자동으로 열려 흐름을 신속하게 유지합니다.
3. 신뢰할 수 있는 볼 잠금 장치가 짝을 이루는 반쪽을 함께 고정합니다.
4. 소켓과 플러그는 솔리드 바 스톡에서 정밀 가공됩니다.
5. KZF 시리즈는 ISO 7241-B 표준을 준수합니다.
6. PARKER 60 시리즈, FASTER HNV 시리즈, AEROQUIP FD45 시리즈 및 HANSEN HK 시리즈와 호환됩니다.
사용하는 방법:
1. 연결하기 전에 회로의 오염을 방지하기 위해 커플링의 결합 부분을 청소하십시오.
2. 암 커플링의 슬리브를 뒤로 당겨 커플링하려면 암 커플링과 수 커플링을 정렬합니다.
양쪽 절반이 완전히 연결될 때까지 한쪽을 다른 쪽으로 밀어 넣고 슬리브를 해제합니다.
3. 암 커플링의 슬리브를 뒤로 당겨 분리하려면 짝을 이루는 절반을 잡아당깁니다.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
소켓
| ISO | 파트너. | 엘에스 | ￠디 | HEX1 | ㅏ | 티 |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 참고: 크기 01~08만 ISO 7241-B 표준을 준수합니다. | ||||||
플러그
| ISO | 파트너. | LP | 디 | 씨 | HEX2 | ㅏ | 티 |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 참고: 크기 01~08만 ISO 7241-B 표준을 준수합니다. | |||||||
커플링 피팅
| ISO | 부품 번호 | 엘 | ￠디 | HEX1 | HEX2 | 티 |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 참고: 크기 01~08만 ISO 7241-B 표준을 준수합니다. | ||||||
