제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: LSQ-FF
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 16028 시리즈, 편평면 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
재료: |
탄소강 |
사이즈: |
1/4' - 2' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
ISO 16028 시리즈, 편평면 |
WP: |
5,000 psi (345개 바)에 압력으로 일하기 |
재료: |
탄소강 |
사이즈: |
1/4' - 2' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |

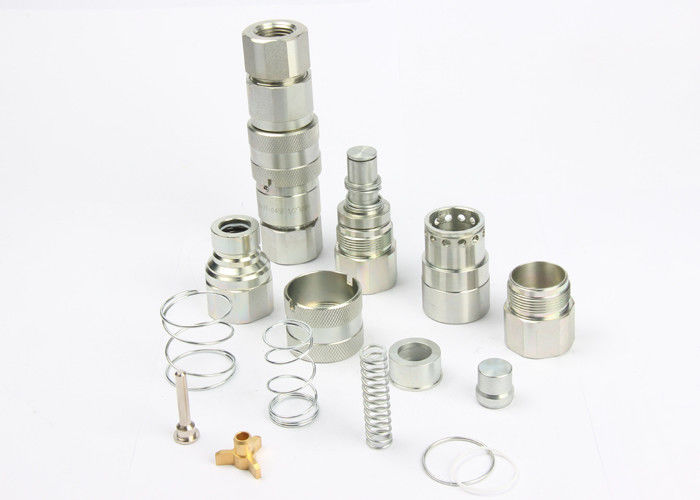

LSQ-FF, ISO16028, 편평면, 흘림 방지 밸빙 타입 액체 고속 커플링, 파카 FEM / FEC 시리즈
애플리케이션 :
오우 스키드 로더 부착
오우 유압 공구
| 신체 크기 (안에) | 1/4(02) | 3/8(03) | 1/2(04) | 5/8(06) | 3/4(08) | 1(10) | 1-1/2(12) | 2(16) |
| 평가된 압력(PSI) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| 평가된 흐름(gpm) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| 유출량 (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (최대. 분리마다) | ||||||||
| 온도 범위 | -20C 내지 +120C | |||||||
| 표준 실링 소재 NBR | ||||||||
오우 편평면은 오염물의 포함을 유압 회로로 줄이기 위해 도우면서, 세척되기 쉽습니다.
유동적인 손실량을 환경으로 줄이는 연결 / 분리 동안 오우 최소값 유동적인 손실량.
회로의 정 기능을 강화하는 연결 / 분리 동안 오우 최소 잔류 공기 포함.
전체적인 것에서 회로효율을 유지하면서, 오우 직선류는 내부 난기류와 압력 강하를 감소시킵니다 시스템.
충동 압력에 있는 오우 적절한 저항.
오우 소형 슬림 설계.
사용하도록 안전하고 단순한 오우.
오우 LSQ-FF 시리즈는 ISO16028의 표준에 따릅니다.
파카 FEM 시리즈, STUCCHI FIRG 시리즈, AEROQUIP FD89 시리즈와 한센 FF로 적합한 오우 시리즈.
| ISO | 부품 번호 | LS | Ｄ | HEX1 | A | Ｔ |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | 부품 번호 | LP | Ｄ | Ｃ | HEX2 | A | Ｔ |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | 부품 번호 | Ｌ | Ｄ | HEX1 | HEX2 | Ｔ |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
