제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: LSQ-HDB
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 16028 시리즈, 편평면 |
WP: |
최대 작동 압력 4,350 psi(300 bar) |
소재: |
탄소 강철 |
크기: |
1/2' - 3/4' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
ISO 16028 시리즈, 편평면 |
WP: |
최대 작동 압력 4,350 psi(300 bar) |
소재: |
탄소 강철 |
크기: |
1/2' - 3/4' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |

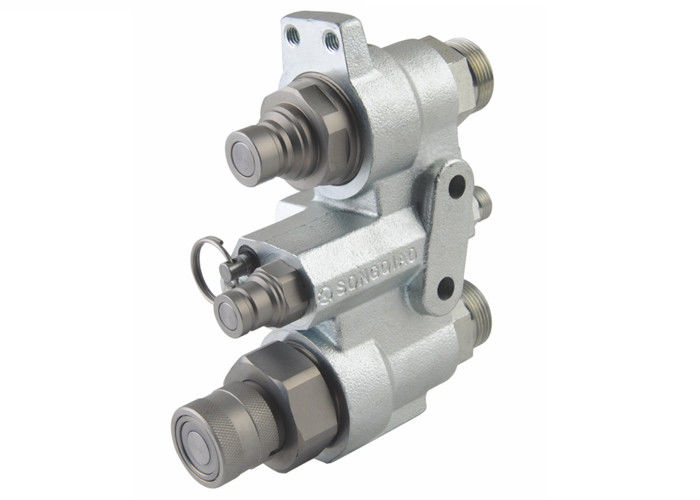

LSQ-HDB, ISO16028, 탄소강에서 같은 높이의 페이스형 유체 커플링은 도금처리된 압력 받아, 아연 닉레를 연결시킵니다
기술 :
LSQ-HDB 모듈이 밸브 일련은 최근 송큐오 혁신이 모바일 장비 시장을 위한 요구조건을 충족시키는 것을 계획했다는 것 입니다. 시장으로부터의 그리고 주요 OEM 협력으로 피드백으로 설계되어 그것은 운영이 잔류압과 2개 회선, 수컷들에서 그리고 여성에서 양쪽을 연결시키고 끊을 수 있게 허락하는 잔류압 개구식암거배수조직을 가집니다. LSQ-HDB 모듈 밸브 일련은 ISO 16028 교환할 수 있는 편평면 결합을 갖추고 있고, 다수 단자 옵션을 위한 모듈 설계를 가지고 있고, 연결기 크기의 넓은 범위에 대해 인정합니다 : 1 / 2 (04), 3 / 4(08)
애플리케이션
스키드 스티어, 굴삭기, 모바일 건설 장비
사용하는 방법
전에 연결되기 위해 회로에서 더럽 포함을 피하기 위한 빠른 커플링의 평면형 메이팅면을 청소합니다.
더 낮은 결합에서의 잔류압을 배수하도록 아래로인 상부 결합에서의 잔류압을 배수하기 위해 밖에 그리고 위로 노브를 당기는 잔류압을 배수하세요.
경고
압력을 완화하지 마세요 :
--부착이 안정 위치에 없을 때
--부착 (부착의 예기치 못한 이동의 위험 때문에)의 작동중에
높은 충동 압력 주파수에 의해 분리된 암 연결구를 사용하지 마세요.
부부가 회로에서 흐름과 / 또는 펌프 압으로 풀리지 않습니까. Dis / 연결은 잔류압만을 섞어서 인정했습니다.
부부가 회로의 내부 온도가 80 (176 ) 보다 더 높을 때 풀리지 않습니까.
결합이 끊어질 때, 그것은 보호 캡을 사용하기 위해 제안됩니다.
내부 밸브의 기능을 절충하기를 회피하기 위해 회로에서 오염물을 제한하는 것은 중요합니다.
| 신체 크기 (안에) | 1/2(04) | 3/4(08) |
| 정격 압력 (PSI) | 4350 | 4350 |
| 평가된 흐름(gpm) | 12 | 28 |
| 온도 범위 (std 밀봉) | -20C 내지 +120C | |
| 표준 실링 소재 | NBR | |
연결되세요--최대를 끊으세요. 잔류압 : 3625(PSI).
혜택
사용자 편리성 개구식암거배수조직은 잔류압으로 용이한 접속과 분리를 고려합니다.
상해 위험을 즐이기 위해, 안전 조건에서 압력 없이 그리고 힘들이지 않고 연결을 허용하면서, 그것은 연결과 분리 전에 잔류압을 배수합니다 .
편평면은 오염물의 포함을 유압 회로로 줄이기 위해 도우면서, 세척되기 쉽습니다.
유동적인 손실량을 환경으로 줄이는 연결 / 분리 동안 최소 유동적인 손실량.
회로의 정 기능을 강화하는 연결 / 분리 동안 최소 잔류 공기 포함.
시스템에서 회로효율을 유지하면서, 특허 받는 내부 커플링의 밸브 설계는 최소 압력 강하를 만듭니다
충동 압력에 있는 적절한 저항 .
소형 호리호리하고 탄력적 디자인 (결합의 다른 크기를 사용하는 것은 인정합니다) .
우리에게 안전하고 단순합니다
기술적 특징과 옵션
호환성 : ISO 16028을 갖춥니다
다른 배치와 다른 차원에 이용할 수 있는 결합
결합 타입 : 편평면
기계적인 연결 : 록킹 볼
접속 시스템 : 연결되기 위해 애쓰세요
분리 시스템 : 암 연결구의 소매를 후퇴하기
잔류압과의 연결 : 수단으로 압력을 배수한 후
잔류압과 분리 : 수단으로 압력을 배수한 후
밀봉 : 표준 입력 NBR (니트릴)
분출 방지 링 : PTFE
| ISO | PARTNO. | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ |
| 12.5 | LSQ-HDB-04 | 184 | S44.45 마법 | S50.8 마법 | S25.4 마법 | Φ38 | Φ24.54 | Φ19.75 |
| 19 | LSQ-HDB-06 | 188 | S44.45 마법 | S50.8 마법 | S25.4 마법 | Φ38 | Φ29.95 |
Φ19.75 |
