제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | ISO 5675 시리즈, 볼 밸브 | WP: | 5,000 psi (345개 바)에 압력으로 일하기 |
|---|---|---|---|
| 재료: | 탄소강 | 사이즈: | 1/4' - 1' |
| 스레드: | 버마 사회주의 계획당, BSPT, NPT, NPTF, SAE | 연결: | 록킹 볼 |
| 하이 라이트: | 유압식 고속 연결기,유압 라인은 빨리 연결됩니다 |
||

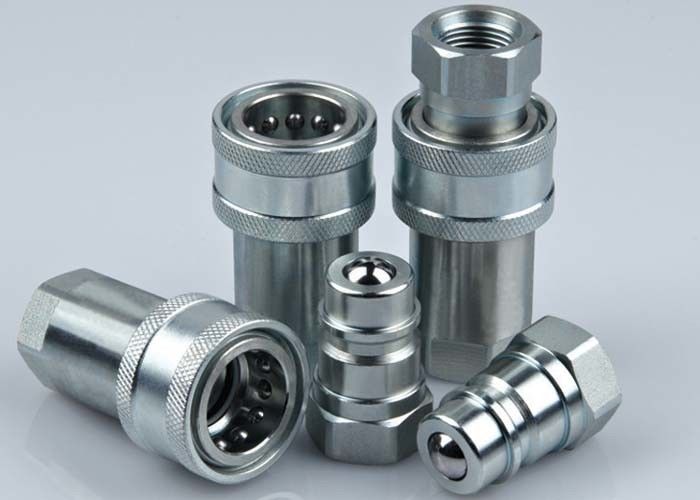

LSQ-S4, ISO5675, 탄소강에서 볼 밸브형 유체 커플링, 크롬 3
기술 :
LSQ-S4 볼 밸브는 수력 빠른 결합(강철)을 타이핑합니다
애플리케이션 : LSQ-S4 시리즈는 건설 장비와 임업 장비, 농기계, 오일 툴, 제강 공장 기계와 다른 부담스러운 수력 적용에서 사용된 증명된 설계를 산업에 가져옵니다.
상술 :
| 신체 크기 (안에) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 평가된 압력(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 평가된 흐름(gpm) | 3 | 6 | 12 | 28 | 50 |
| 온도 범위 (std 밀봉) | -20C 내지 +120C | ||||
| 표준 실링 소재 | NBR | ||||
LSQ-S4는 특징을 이룹니다 :
1. 포핏은 분리된 누출을 방지할 수 있어서 밸브로 조절됩니다.
2. 볼은 안에 압력으로 일하여 평가된 중작업 수력 적용에서 울퉁불퉁한 의존성에 이용 가능하여서 밸브로 조절됩니다.
3. 열심히, 크롬 합금 볼은 밸브로 조절대서 사용되고, 그것이 봄까지 밸브 자리에 로딩됩니다.
4. 밸브는 볼과 주조된 자리 사이에 메탈-메탈 씰을 제공합니다.
5. 임계부는 내구성을 위해 경화됩니다.
6. 신뢰할 수 있는 공 잠그는 메커니즘은 정합 하프를 종합합니다.
7. 소켓과 플러그는 고체 바 주식에서 기계가공된 정확성입니다.
8. LSQ-S4 시리즈는 ISO5675의 표준에 따릅니다.
9. 파카로 적합하 4000 시리즈와 빠른 NV / NS 시리즈.
성능 : 시험 유체 : Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S4 시리즈 (1/4,3/8,1/2,3/4,1 ")
소켓
| ISO | PARTNO. | LS | cD | HEX1 | A | Ｔ |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| 기록 : LSQ-S4-06SF FASTER는 교체합니다, LSQ-S4-06SF(E) 파카가 교체합니다 | ||||||
플러그
| ISO | PARTNO. | LP | Ｄ | Ｃ | HEX2 | A | Ｔ |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1 NPT1 |
| 기록 : LSQ-S4-06SF FASTER는 교체합니다, LSQ-S4-06SF(E) 파카가 교체합니다 | |||||||
결합 조정
| ISO | PARTNO. | Ｌ | cD | HEX1 | HEX2 | Ｔ |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| 기록 : LSQ-S4-06SF FASTER는 교체합니다, LSQ-S4-06SF(E) 파카가 교체합니다 | ||||||
