제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: KZF
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
1,000 psi (69개 바)에 압력으로 일하기 |
소재: |
스테인리스 스틸 |
크기: |
1/8' - 2' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
1,000 psi (69개 바)에 압력으로 일하기 |
소재: |
스테인리스 스틸 |
크기: |
1/8' - 2' |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
KZF, ISO7241-B 가솔린 스틸 SS304 가솔린 스핀 들
설명:

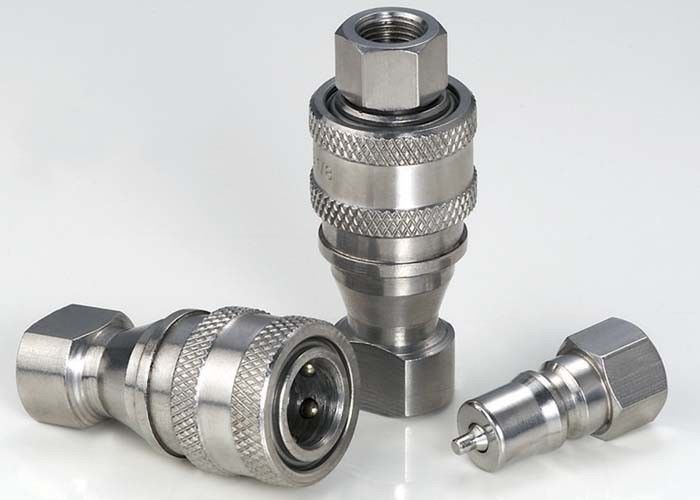

KZF 클로즈 타입 하이드로릭 빠른 결합 (무화강 304)
KZF 접착기는 수압 응용의 스펙트럼에 걸쳐 사용됩니다.이 이중 종료 결합 장비의 작동 또는 유지 보수를 위해 유체 전송 라인을 연결하고 분리해야하는 어디에서나 찾을 수 있습니다, 그리고 액체의 손실은 바람직하지 않습니다. 주로 수압 액체와 함께 사용됩니다. KZF 결합은 화학물질, 물, 증기 및 일부 기체와도 사용됩니다.
사양
| 몸집 크기 ((in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 ((1/4) | 1/2) | 2 |
| 가등기 압력 (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 가산 흐름 (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 온도 범위 (std 밀폐) | -20°C ~ +120°C | ||||||||
| 표준 밀봉 재료 | VITON | ||||||||
KZF 시리즈 결합기 특징:
1팝펫 밸브는 연결되지 않은 누출을 방지합니다.
2팝펫 밸브는 가동 시 가속 흐름을 유지하기 위해 가속 작동 압력 내에서 자동으로 열립니다.
3신뢰할 수 있는 공 잠금 메커니즘은 짝짓기 반을 함께 유지합니다.
4소켓과 플러그는 고체 막대에서 정밀 가공됩니다.
5. KZF 시리즈는 ISO 7241-B 표준에 적합합니다
6PARKER 60 시리즈, FASTER HNV 시리즈, AEROQUIP FD45 시리즈 및 HANSEN HK 시리즈와 호환됩니다.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
소켓
| ISO | 파트너 | LS | ¢D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 참고: ISO 7241-B 표준에 해당하는 크기 01~08만 | ||||||
플러그
| ISO | 파트너 | LP | d | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 참고: ISO 7241-B 표준에 해당하는 크기 01~08만 | |||||||
접착 장치
| ISO | 제1부 | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 참고: ISO 7241-B 표준에 해당하는 크기 01~08만 | ||||||
