제품 세부 정보
원래 장소: 닝보, 중국 (본토)
브랜드 이름: SONGQIAO
모델 번호: KZF
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서.
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서.
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
1,000 psi (69개 바)에 압력으로 일하기 |
재료: |
스테인레스 강 |
사이즈: |
1/8' - 2' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 |
WP: |
1,000 psi (69개 바)에 압력으로 일하기 |
재료: |
스테인레스 강 |
사이즈: |
1/8' - 2' |
스레드: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
KZF, ISO7241-B 암나사식 유압식 퀵 커넥트 커플링, 스테인리스 스틸 SS304
설명:

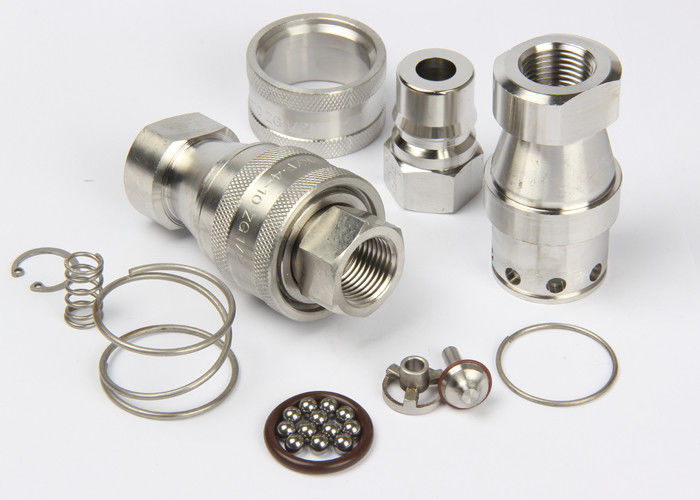

KZF 폐쇄형 유압식 퀵 커플링(스테인리스 304)
KZF 커플링은 다양한 유압 응용 분야에서 사용됩니다.이 이중 차단 커플링은 장비의 작동 또는 유지 관리를 위해 유체 전달 라인을 연결 및 분리해야 하고 유체 손실이 바람직하지 않은 모든 곳에서 찾을 수 있습니다.주로 작동유와 함께 사용됩니다.KZF 커플링은 화학 물질, 물, 증기 및 일부 가스에도 사용됩니다.
명세서
| 바디 사이즈(in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| 정격압력(PSI) | 2000년 | 2000년 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 정격 유량(GPM) | 1 | 삼 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 온도 범위(표준 씰) | -20℃ ~ +120℃ | ||||||||
| 표준 씰 재질 | 바이톤 | ||||||||
KZF 시리즈 커플링 특징:
1, 볼 시스템을 함께 잠그는 스냅으로 확실하고 빠른 연결이 보장됩니다.연결된 경우 수형 및 암형 반쪽은 압력이 가해지는 상황에서도 회전할 수 있으므로 유연한 호스의 비틀림 응력을 방지할 수 있습니다.
2, 고압 피크 및 펄스를 견딜 수 있도록 설계되었습니다.
3, 포핏 밸브는 압력 강하를 최소화하기 위해 균형 잡힌 스프링과 보정된 오일 흐름 통로를 가지고 있습니다.
4, 포펫 밸브 씰에는 충격 방지 보호 모서리가 있습니다.
5. KZF 시리즈는 ISO 7241-B 표준을 준수합니다.
6. PARKER 60 시리즈, FASTER HNV 시리즈, AEROQUIP FD45 시리즈 및 HANSEN HK 시리즈와 호환됩니다.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
소켓
| ISO | 파트너. | 엘에스 | ￠디 | HEX1 | ㅏ | 티 |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 참고: 크기 01~08만 ISO 7241-B 표준을 준수합니다. | ||||||
플러그
| ISO | 파트너. | LP | 디 | 씨 | HEX2 | ㅏ | 티 |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 참고: 크기 01~08만 ISO 7241-B 표준을 준수합니다. | |||||||
커플링 피팅
| ISO | 부품 번호 | 엘 | ￠디 | HEX1 | HEX2 | 티 |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 참고: 크기 01~08만 ISO 7241-B 표준을 준수합니다. | ||||||
