제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | ISO 7241-1 시리즈 비, 포핏은 밸브로 조절됩니다 | WP: | 1,000 psi (69개 바)에 압력으로 일하기 |
|---|---|---|---|
| 재료: | 놋쇠 | Size: | 1/8' - 2' |
| 스레드: | 버마 사회주의 계획당, BSPT, NPT, NPTF, SAE | 연결: | 록킹 볼 |
| 하이 라이트: | 내마모성 유압식 고속 연결기,록킹 볼 퀵콘넥터 유압 이음쇠 LSQ-S7,빨리 유압 이음쇠를 연결시키세요 |
||

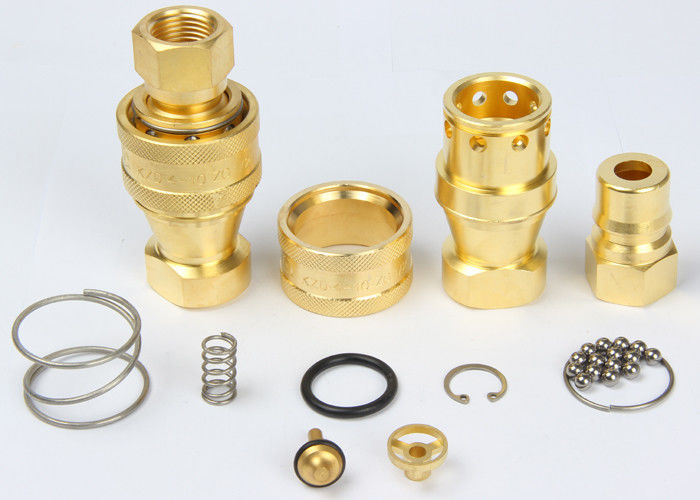

KZD, 암나사산에서 ISO7241 비 액체 고속 커플링, 놋쇠
기술 :
공기인 KZD 중압 고성능과 수력 빠른 결합(놋쇠)
애플리케이션 : 놋쇠에서 제조되는 국제 기준 ISO 7241-1 비와 교환할 수 있는 포핏 밸브 빠른 커플링 시리즈를 연결하는 KZD. KZD 시리즈는 산업 적용에서 놋쇠와 함께 적합한 적용을 위해 부식성인 저항을 제공합니다.
상술
| 신체 크기 (안에) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| 평가된 압력(PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| 평가된 흐름(gpm) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 온도 범위 (std 밀봉) | -20C 내지 +120C | ||||||||
| 표준 실링 소재 | NBR | ||||||||
KZD 시리즈 커플링 특징 :
1. 포핏은 분리된 누출을 방지할 수 있어서 밸브로 조절됩니다.
2. 더 신속하게 흐름을 유지하기 위해, 정격작업 압력 이내에 연결될 때 포핏 밸브는 오토마티아리 열립니다.
3. 신뢰할 수 있는 공 잠그는 메커니즘은 정합 하프를 종합합니다.
4. 소켓과 플러그는 고체 바 주식에서 기계가공된 정확성입니다.
5. KZD 시리즈는 표준 ISO7241-B에 따릅니다.
6. 파카 60 시리즈, 더 빨리 HNV 시리즈, AEROQUIP FD45 시리즈와 한센 HK 시리즈로 적합합니다.
성능 : 시험 유체 :Oil-150SUS.
KZD (1/8,1/4,3/8,1/2 ) KZD (3/4,1,11/4,11/2,2 ")
소켓
| ISO | PARTNO. | LS | cD | HEX1 | A | Ｔ |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 기록 : 오직 01 내지 08 사이즈만을 ISO 7241-B의 표준에 따릅니다 | ||||||
플러그
| ISO | PARTNO. | LP | Ｄ | Ｃ | HEX2 | A | Ｔ |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 기록 : 오직 01 내지 08 사이즈만을 ISO 7241-B의 표준에 따릅니다 | |||||||
연결됩니다
| ISO | PARTNO. | Ｌ | cD | HEX1 | HEX2 | Ｔ |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 기록 : 오직 01 내지 08 사이즈만을 ISO 7241-B의 표준에 따릅니다 | ||||||
