2 인치 수력 퀵콘넥터, 범용에서 편평면 유체 커플링

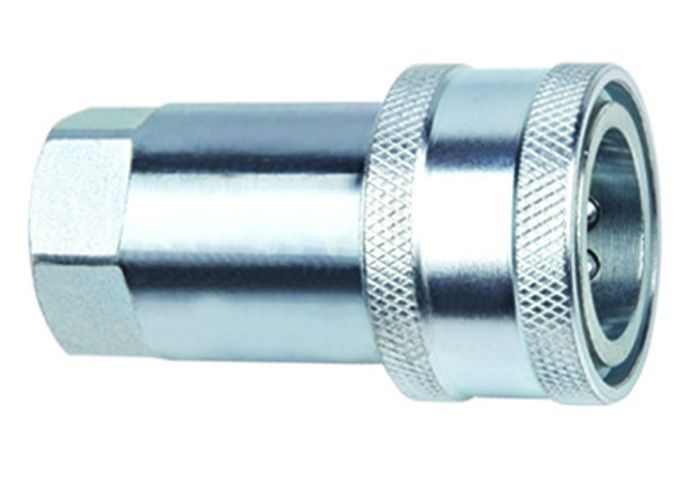

LSQ-S1, 소켓, 범용에서 ISO7241 A 액체 고속 커플링

기술 :

LSQ-S1 크로즈 타잎 수력 빠른 결합(강철)

애플리케이션 : 건설 장비와 임업 장비, 농기계, 오일 툴, 오일 장비 제강 공장 기계와 다른 부담스러운 수력 적용.


상술 :

LSQ-S1 시리즈 커플링 특징 :
1. 포핏은 분리된 누출을 방지할 수 있어서 밸브로 조절됩니다.
2. 연결될 때 포핏 밸브는 자동적으로 열리고 더 신속하게 흐름을 유지하기 위해, 압력으로 일하여 안에 평가됩니다.
3. 임계부는 내구성을 위해 경화됩니다.
4. 신뢰할 수 있는 공 잠그는 메커니즘은 정합 하프를 종합합니다.
5. 소켓과 플러그는 고체 바 주식에서 기계가공된 정확성입니다.
6. LSQ-S1 시리즈는 ISO7241-A의 표준에 따릅니다.
7. 파카 6600 시리즈, 빠른 ANV 시리즈, AEROQUIP 5600 시리즈와 한센 HA 15000 시리즈로 적합합니다.

사용하는 방법 :

1. 연결되기 전에 회로에서 오염물을 피하기 위한 결합의 메이팅 부분을 청소하세요.
2. 연결되기 위해 암 연결구의 소매를 후퇴하고 여성인 것 수 커플링과 정렬합니다

    그리고 양쪽 절반까지 다른 것에 추진 1은 완전히 연결되고, 소매를 공개합니다.
3. 풀리기 위해 암 연결구의 소매를 후퇴하고 정합 하프를 빼냅니다.

성능 :시험 유체 :Oil-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa.

LSQ-S1 시리즈(1/4,3/8,1/2,3/4,1 ) LSQ-S1 시리즈(11/4,11/2,2 )

소켓
