제품 세부 정보
원래 장소: 닝보, 중국(본토)
브랜드 이름: SONGQIAO
모델 번호: LSQ-RD
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지 또는 고객들의 요구에 따라서
배달 시간: 30 일 이내에 또는 고객들의 요구조건에 따라서
공급 능력: 조립 직장의 능력을 부합시킨 50,000 PC / 일
표준: |
NITTO TSP 시리즈와 호환 |
WP: |
최대 작동 압력 1000 psi(69 bar) |
소재: |
놋쇠로 만들거나 SS304 |
크기: |
1/8 -1/2 |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |
표준: |
NITTO TSP 시리즈와 호환 |
WP: |
최대 작동 압력 1000 psi(69 bar) |
소재: |
놋쇠로 만들거나 SS304 |
크기: |
1/8 -1/2 |
가닥: |
버마 사회주의 계획당, BSPT, NPT, NPTF, SAE |
연결: |
록킹 볼 |

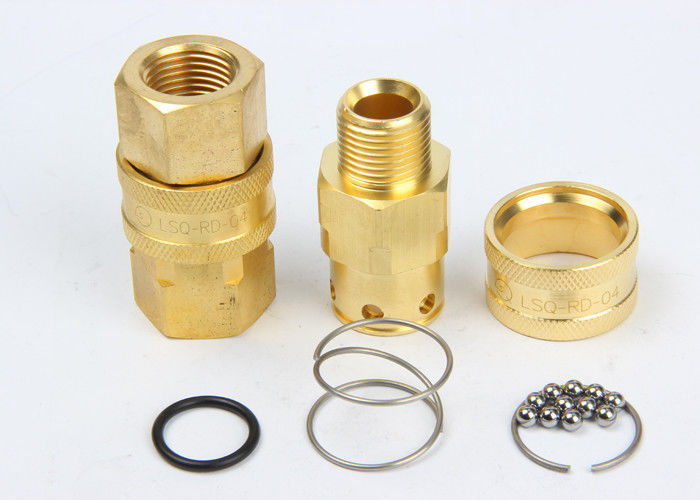

LSQ-RD, 고유속, 무변식 구조, 니토 약간과 교환, 놋쇠에서 유체 커플링 또는 SS304
기술 :
상술 :
| 신체 크기 (안에) | 1/8 | 1/4 | 3/8 | 1/2 |
| 비율 압력(PSI) | ||||
| 놋쇠로 만든 크플르 / 네퍼들 | 1000 | 1000 | 1000 | 1000 |
| SS 크플르 / 네퍼들 | 2000 | 2000 | 1500 | 1500 |
| 평가된 흐름(gpm) | 3 | 6 | 12 | 12 |
| 온도 범위 (std 밀봉) | -20C 내지 +120C | |||
LSQ-RD는 특징을 이룹니다 :
1. 어떤 밸빙 없이 매끄러운 오픈 보어는 안에 또한 반쯤 최소 압력 강하를 제공하고 쉬운 클레스닝에게 똑같은 라인이 한 언론 이상을 위해 사용되는 적용을 안에 허락합니다.
2. LSQ-RD 연결기와 젖꼭지는 오래간 품질 결합을 제공하는 고체 바 주식에서 기계가공됩니다.
3. LSQ-RD 젖꼭지는 표준 제품 재료로서 놋쇠와 304 스테인레스 강에 이용할 수 있습니다.
4. LSQ-RD 젖꼭지는 304 스테인레스 강, 놋쇠에 이용할 수 있습니다.
5. LSQ-RD는 교환 결합이고기 때문에 차원앨리 그리고 기능상으로 비슷한 결합이 다른 제품에 의해 만들어진 채로 교체할 수 있습니다.
6. 니토 TSP 시리즈로 적합합니다.
성능 : 시험 유체 :Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RD 시리즈 (1/8,1/4,3/8,1/2 ) 소켓
| 부품 번호. | LS | cD | HEX1 | A | Ｔ |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| 부품 번호. | LS | cD | HEX1 | A | Ｔ |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
플러그
| 부품 번호. | LP | Ｃ | HEX2 | A | Ｔ |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| 부품 번호. | LP | Ｃ | HEX1 | A | Ｔ |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
