| 표준: | 니토 HI-CUPLA 시리즈, CEJN 315 시리즈로 적합합니다 | 재료: | 놋쇠 |
|---|---|---|---|
| Size: | 1/8"-1/2" | WP: | 동작 압력 to145 psi (10개 바) |
| 하이 라이트: | 놋쇠로 만든 산업적 퀵 커플링,한 개의 수동 조작 공중 퀵 커플링,LSQ-AB 공기 호스 퀵 커플링 |
||

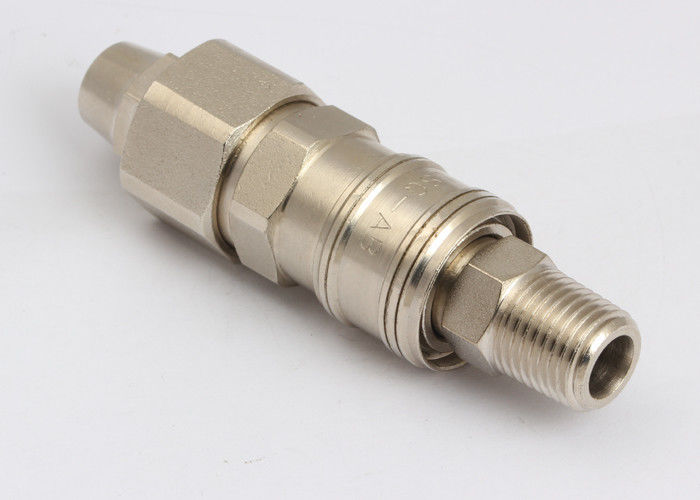

LSQ-AB 니토 하이-컵라, 반자동 타입, 놋쇠, 닉레의 공기 빠른 커플링은 도금처리했습니다
기술 :
한 손으로 LSQ-AB과 반자동 타입 빠른 결합(놋쇠)
→ 특징 : 하나의 손 활동.
→ 장점 : 하나의 손 활동
→ 애플리케이션 : 압축 공기 공구
→ 호환성 : 니토 HI-CUPLA 시리즈, CEJN 315 시리즈. 진근 13KA 시리즈.
→ 동작 압력 :1.0MPa.
→ 작동 온도 : -20C 내지 +120C.
| PARTNO. | LS | cD | HEX1 | A | cT | Ｄ |
| LSQ-AB-01SH | 72 | 22 | 22 | 20 | 7 | 3 |
| LSQ-AB-02SH | 77 | 22 | 22 | 25 | 9 | 5 |
| LSQ-AB-03SH | 77 | 22 | 22 | 25 | 11.2 | 7 |
| PARTNO. | LS | cD | HEX1 | A | T(BSP) | Ｄ |
| LSQ-AB-02SF | 60 | 22 | 22 | 13 | BSP1/4 " | 10 |
| LSQ-AB-03SF | 60 | 22 | 22 | 13 | BSP3/8 " | 10 |
| LSQ-AB-04SF | 62 | 22 | 22 | 14 | BSP1/2 " | 10 |
| PARTNO. | LS | cD | HEX1 | A | T(PT) | Ｄ |
| LSQ-AB-02SM | 60 | 22 | 22 | 13 | PT1/4 " | 7 |
| LSQ-AB-03SM | 60 | 22 | 22 | 13 | PT3/8 " | 10 |
| LSQ-AB-04SM | 61 | 22 | 22 | 14 | PT1/2 " | 14 |
| PARTNO. | LS | cD | HEX1 | A | T(BSP) | Ｄ |
| LSQ-AB-01SP | 60 | 22 | 22 | 13 | 6*4 | 2.8 |
| LSQ-AB-02SP | 62 | 22 | 22 | 15 | 8*5 | 3.8 |
| LSQ-AB-03SP | 64 | 22 | 22 | 17 | 10*6.5 | 5 |
| LSQ-AB-04SP | 64 | 22 | 22 | 17 | 12*8 | 6.5 |
| PARTNO. | LP | Ｃ | CP | A | cT | Ｄ |
| LSQ-AB-01PH | 47.5 | 20.5 | c16 | 20 | 7 | 7.5 |
| LSQ-AB-02PH | 52.5 | 20.5 | c16 | 25 | 9 | 7.5 |
| LSQ-AB-03PH | 52.5 | 20.5 | c16 | 25 | 11.2 | 7.5 |
| PARTNO. | LP | Ｃ | HEX2 | A | T(BSP) | Ｄ |
| LSQ-AB-02PF | 36.5 | 20.5 | 17 | 13 | BSP1/4 " | 7.5 |
| LSQ-AB-03PF | 36.5 | 20.5 | 19 | 15 | BSP3/8 " | 7.5 |
| LSQ-AB-04PF | 41.5 | 20.5 | 24 | 16 | BSP1/2 " | 7.5 |
| PARTNO. | LP | Ｃ | HEX2 | A | T(PT) | Ｄ |
| LSQ-AB-02PM | 36.5 | 20.5 | 14 | 9.5 | PT1/4 " | 7.5 |
| LSQ-AB-03PM | 39.5 | 20.5 | 17 | 13 | PT3/8 " | 7.5 |
| LSQ-AB-04PM | 42.5 | 20.5 | 22 | 15 | PT1/2 " | 7.5 |
| PARTNO. | LP | Ｃ | HEX2 | A | Ｔ | Ｄ |
| LSQ-AB-01PP | 40 | 20.5 | 14 | 14 | 6*4 | 7.5 |
| LSQ-AB-02PP | 41 | 20.5 | 14 | 15 | 8*5 | 7.5 |
| LSQ-AB-03PP | 43 | 20.5 | 17 | 17 | 10*6.5 | 7.5 |
| LSQ-AB-04PP | 45.5 | 20.5 | 19 | 19 | 12*8 | 7.5 |
