제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | FASTER CVV 시리즈, 스레드가 잠겨진 채로 적합합니다 | WP: | 5,000 psi (345개 바)에 압력으로 일하기 |
|---|---|---|---|
| 재료: | 탄소강 | 사이즈: | 1/4' - 1' |
| 스레드: | 버마 사회주의 계획당, BSPT, NPT, NPTF, SAE | 연결: | 쓰레드 락 |
| 하이 라이트: | 여성 나사 커플링,평행 나사선산 결합 |
||

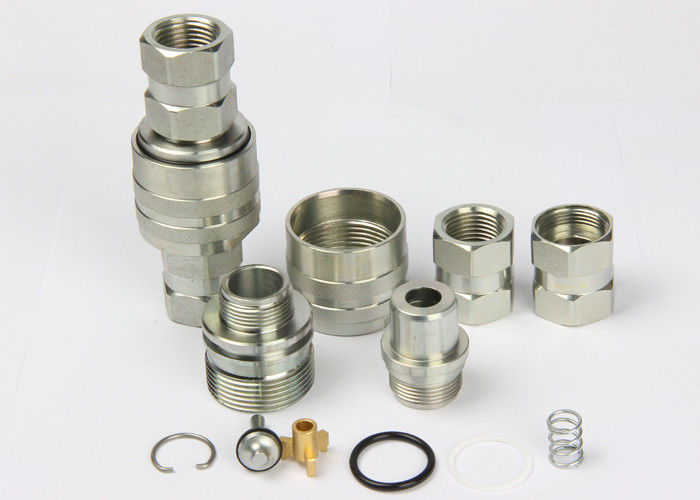

LSQ-CVV는 접속 형태, 스투크치 VD 교환, 탄소강, 크롬 3에서 유체 커플링에 실을 뀄습니다
기술 :
신체 크기 (안에) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
평가된 압력(PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
평가된 흐름(gpm) | 3 | 6 | 12 | 28 | 50 |
온도 범위 (std 밀봉) | -20C 내지 +120C | ||||
표준 실링 소재 | NBR | ||||
부품 번호. | LS | Ｄ | HEX1 | HEX3 | A | Ｔ |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
PARTNO. | LP | Ｄ | HEX2 | A | Ｔ |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
PARTNO. | Ｌ | Ｄ | HEX1 | HEX2 | HEX3 | Ｔ |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
