제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | ISO 16028 시리즈, 편평면 | WP: | 5,000 psi (345개 바)에 압력으로 일하기 |
|---|---|---|---|
| 재료: | 탄소강 | 사이즈: | 1/2' - 1-1/2' |
| 스레드: | 버마 사회주의 계획당, BSPT, NPT, NPTF, SAE | 연결: | 쓰레드 락 |
| 하이 라이트: | 비 - 유출 편평한 얼굴 유압 연결관,모든 유동성 넘치는 얼굴 유압 빠른 연결기,실에 의하여 잠긴 유압 빠른 연결기 |
||

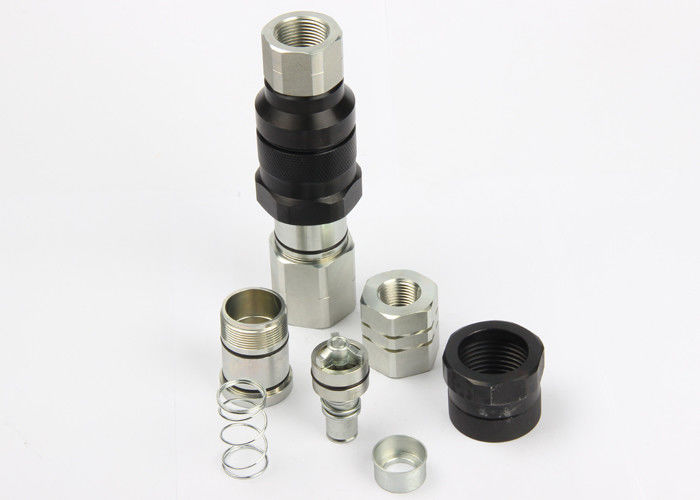

도금처리된 탄소강, 크롬 3과 검은 아연 닉레에서의 안면조홍과 스레드 로크드타입 유체 커플링인 LSQ-VEP
기술 :
애플리케이션
LSQ-VEP 일련은 넓게 아래의 대중 시설에 사용했습니다 :
휴대용의 건설 장비
유압 공구
차량
특징 :
1, 새로운 밸브는 설계합니다, 그것이 공급이 성능을 진보시켰다는 충동의 고유속과 압력의 저항 손상 할 수있.
압력 받아를 연결시키기 위한 2, 특별한 젖꼭지 설계가 높은 잔류압으로 접합부와 분리를 허용합니다.
3, LSQ-VEP 시리즈가 나선부 슬리브 잠금 기제를 사용하고 연결기 위의 상응하는 숫형 스레드와 결합합니다. 2 가지다는 손으로 연결로부터 함께 실이 꿰여야 합니다.
4, 새로운 크롬 도금 처리는 진보적 앤티-러스트 성능을 제공합니다
5, 연결되 또는 떨어집니달 때 LSQ-VEP 시리즈 커플링이 같은 높이의 밸빙을 사용한다고, 이것이 오직 작은 유체량만을 재연결하는 것 동안 절단 또는 공기 혼입 동안 잃어버리 의미합니다.
6, 생체 자기제어 훈련 접착시일이 인 이 폭발 방지는 심한 서비스 상태 동안 파열 또는 피해를 방지하기를 계획했습니다.
STCCHI VEP 시리즈로 적합한 내구성을 위한 7, 기계가공된 형식 고체 강 바아 스톡
|
신체 크기 (안에)
|
1/2(04)
|
5/8(06)
|
3/4(08)
|
1(10)
|
1-1/2(12)
|
|
|
평가된 압력(PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
평가된 흐름(gpm)
|
12
|
28
|
50
|
88
|
152
|
|
|
온도 범위
|
-20C 내지 +120C
|
|||||
|
표준 실링 소재 NBR
|
||||||
혜택
오우 편평면은 오염물의 포함을 유압 회로에서 감소시키기 위해 도우면서, 세척되기 쉽습니다.
유동적인 손실량을 환경으로 줄이는 연결 / 분리 동안 오우 최소값 유동적인 손실량.
회로의 정 기능을 강화하는 연결 / 분리 동안 오우 최소 잔류 공기 포함.
시스템에서 회로효율을 유지하면서, 밸브 설계의 오우 내부 플로우는 최소 압력 강하를 만듭니다.
오우 내부 압력 방출 밸브 시스템은 높은 내부 잔류압과의 용이한 접속을 허용합니다.
오우 모듈 설계가 포트 구성의 폭 넓은 범위를 고려합니다.
충동 압력과 오우 고저항체.
사용하도록 안전하고 단순한 오우.
|
ISO
|
부품 번호
|
LS
|
Ｄ
|
HEX1
|
HEX2
|
A
|
Ｔ
|
|
13
|
LSQ-VEP-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
부품 번호
|
LS
|
Ｃ
|
Ｄ
|
Ｅ
|
HEX2
|
A
|
Ｔ
|
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
M40*3
|
S36
|
16.5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
36.05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
부품 번호
|
Ｌ
|
Ｄ
|
HEX1
|
HEX2
|
HEX3
|
Ｔ
|
|
13
|
LSQ-VEP-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31.5
|
LSQ-VEP-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
