제품 상세 정보:
결제 및 배송 조건:
|
표준: | ISO 5675 시리즈, 포핏 밸브 | WP: | 3,000 psi (207개 바)에 압력으로 일하기 |
---|---|---|---|
재료: | 탄소강 | 사이즈: | 1/2' |
스레드: | 버마 사회주의 계획당, BSPT, NPT, NPTF, SAE | 연결: | 록킹 볼 |
하이 라이트: | ISO5675 유압 퀵 커넥트 커플링,풀 앤 푸시 타입 유압 퀵 커넥트,포핏 밸브 유압 퀵 커플링 |

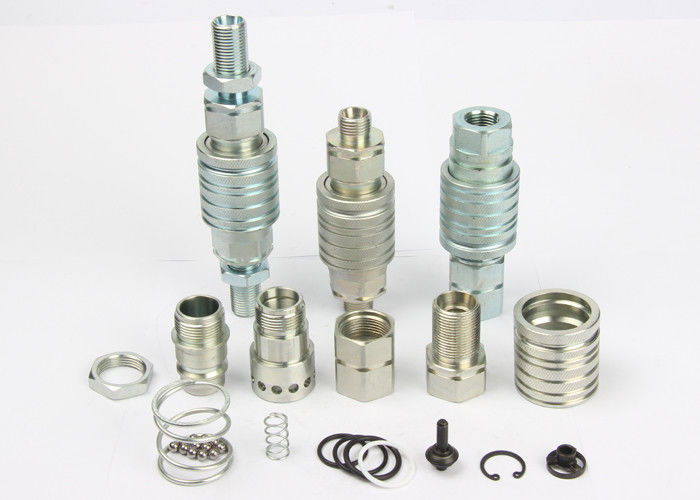

LSQ-S5/LSQ-S5C(Bulkhead), ISO5675, 당기기와 탄소강에서 푸시형 유체 커플링
기술 :
LSQ-S5/LSQ-S5C는 타입 수력 빠른 결합(강철)을 추진하고 당깁니다
애플리케이션 : LSQ-S5/LSQS5C는 패널이 a의 역할을 하는 푸쉬풀 방식 활동으로 연결과 단절 작동을 허용하는 소매를 행하는 두배를 탑재하면서 볼 또는 포핏 밸브 암 연결구입니다
분리하는 기능. 그들은 분리하는 기능이 고의가 아닌 분리 동안 수력 접속의 파손을 회피하도록 요청되는 농업의 트랙터 애플리케이션에서 주로 사용됩니다.
그것은 ISO 7241-1 시리즈 A를 부합시킴에 있어 호환성을 위한 1/2 사이즈에 이용할 수 있습니다.
상술 :
신체 크기 (안에) | 1/2 |
평가된 압력(PSI) | 3000 |
평가된 흐름(gpm) | 12 |
온도 범위 (std 밀봉) | -20C 내지 +120C |
표준 실링 소재 | NBR |
LSQ-S5와 LSQ-S5C 시리즈 커플링 특징 :
강한 축방향 힘의 경우에 수력 접속의 파손을 피하기 위한 오우 분리하는 기능.
오우 끊어질 때 탄성체 봉지와 포핏 밸브가 결합의 최대 봉합을 제공합니다.
내부 부품의 오우 모양은 난기류와 압력 강하를 감소시키도록 설계됩니다.
오우 소형 슬림 설계.
사용하도록 단순한 오우.
오우 LSQ-S5 시리즈는 ISO5675의 표준에 따릅니다.
PAPKER 4250 시리즈, FASTER CPV-CNV 시리즈로 적합한 오우.
성능 :시험 유체 :Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S5 Series(1/2")
소켓
ISO | PARTNO. | LS | cD | HEX1 | T |
12.5 | LSQ-S5-04SF3/8 | 66 | 38 | 27 | 3/8BSP NPT3/8 |
12.5 | LSQ-S5-04SF1/2 | 66 | 38 | 27 | 1/2BSP NPT1/2 |
12.5 | LSQ-S5-04SF3/4 | 69 | 38 | 34 | 3/4BSP NPT3/4 |
12.5 | LSQ-S5-04SFM14 | 66 | 38 | 27 | M14*1.5 |
12.5 | LSQ-S5-04SFM16 | 66 | 38 | 27 | M16*1.5 |
12.5 | LSQ-S5-04SFM18 | 66 | 38 | 27 | M18*1.5 |
12.5 | LSQ-S5-04SFM22 | 66 | 38 | 27 | M22*1.5 |
플러그
ISO | PARTNO. | LP | D | C | HEX2 | T |
12.5 | LSQ-S5-04PF3/8 | 61.5 | 20.5 | 27 | 27 | 3/8BSP NPT3/8 |
12.5 | LSQ-S5-04PF1/2 | 44 | 20.5 | 27 | 27 | 1/2BSP NPT1/2 |
12.5 | LSQ-S5-04PF3/4 | 64.5 | 20.5 | 34 | 34 | 3/4BSP NPT3/4 |
12.5 | LSQ-S5-04PFM14 | 61.5 | 20.5 | 27 | 27 | M14*1.5 |
12.5 | LSQ-S5-04PFM16 | 61.5 | 20.5 | 27 | 27 | M16*1.5 |
12.5 | LSQ-S5-04PFM18 | 61.5 | 20.5 | 27 | 27 | M18*1.5 |
12.5 | LSQ-S5-04PFM22 | 44 | 20.5 | 27 | 27 | M22*1.5 |
연결됩니다
ISO | PARTNO. | L | cD | HEX1 | HEX2 | T |
12.5 | LSQ-S5-04F3/8 | 105.5 | 38 | 27 | 27 | 3/8BSP NPT3/8 |
12.5 | LSQ-S5-04F1/2 | 105.5 | 38 | 27 | 27 | 1/2BSP NPT1/2 |
12.5 | LSQ-S5-04F3/4 | 105.5 | 38 | 34 | 34 | 3/4BSP NPT3/4 |
12.5 | LSQ-S5-04FM14 | 105.5 | 38 | 27 | 27 | M14*1.5 |
12.5 | LSQ-S5-04FM16 | 105.5 | 38 | 27 | 27 | M16*1.5 |
12.5 | LSQ-S5-04FM18 | 105.5 | 38 | 27 | 27 | M18*1.5 |
12.5 | LSQ-S5-04FM22 | 105.5 | 38 | 27 | 27 | M22*1.5 |
|--LSQ-S5 소켓--|
ISO | PARTNO. | LS | cD | HEX1 | A | T |
12.5 | LSQ-S5-04SM8L | 73.5 | 38 | 27 | 12 | M14*1.5 |
12.5 | LSQ-S5-04SM10L | 73.5 | 38 | 27 | 12 | M16*1.5 |
12.5 | LSQ-S5-04SM12L | 73.5 | 38 | 27 | 12 | M18*1.5 |
12.5 | LSQ-S5-04SM15L | 75.5 | 38 | 27 | 14 | M22*1.5 |
12.5 | LSQ-S5-04SM18L | 75.5 | 38 | 27 | 14 | M26*1.5 |
12.5 | LSQ-S5-04SM10S | 73.5 | 38 | 27 | 12 | M18*1.5 |
12.5 | LSQ-S5-04SM12S | 73.5 | 38 | 27 | 12 | M20*1.5 |
12.5 | LSQ-S5-04SM14S | 75.5 | 38 | 27 | 14 | M22*1.5 |
12.5 | LSQ-S5-04SM16S | 75.5 | 38 | 27 | 14 | M24*1.5 |
12.5 | LSQ-S5-04SM20S | 77.5 | 38 | 30 | 16 | M30*2 |
|--LSQ-S5 플러그--|
ISO | PARTNO. | LP | D | C | HEX1 | A | T |
12.5 | LSQ-S5-04PM8L | 58.5 | 20.5 | 27 | 27 | 12 | M14*1.5 |
12.5 | LSQ-S5-04PM10L | 58.5 | 20.5 | 27 | 27 | 12 | M16*1.5 |
12.5 | LSQ-S5-04PM12L | 58.5 | 20.5 | 27 | 27 | 12 | M18*1.5 |
12.5 | LSQ-S5-04PM15L | 60.5 | 20.5 | 27 | 27 | 14 | M22*1.5 |
12.5 | LSQ-S5-04PM18L | 60.5 | 20.5 | 27 | 27 | 14 | M26*1.5 |
12.5 | LSQ-S5-04PM10S | 58.5 | 20.5 | 27 | 27 | 12 | M18*1.5 |
12.5 | LSQ-S5-04PM12S | 58.5 | 20.5 | 27 | 27 | 12 | M20*1.5 |
12.5 | LSQ-S5-04PM14S | 60.5 | 20.5 | 27 | 27 | 14 | M22*1.5 |
12.5 | LSQ-S5-04PM16S | 60.5 | 20.5 | 27 | 27 | 14 | M24*1.5 |
12.5 | LSQ-S5-04PM20S | 62.5 | 20.5 | 27 | 30 | 16 | M30*2 |
|--LSQ-S5는 연결되었습니다--|
ISO | PARTNO. | L | D | HEX1 | HEX2 | T |
12.5 | LSQ-S5-04-8L | 109.5 | 38 | 27 | 27 | M14*1.5 |
12.5 | LSQ-S5-04-10L | 109.5 | 38 | 27 | 27 | M16*1.5 |
12.5 | LSQ-S5-04-12L | 109.5 | 38 | 27 | 27 | M18*1.5 |
12.5 | LSQ-S5-04-15L | 113.5 | 38 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5-04-18L | 113.5 | 38 | 27 | 27 | M26*1.5 |
12.5 | LSQ-S5-04-10S | 109.5 | 38 | 27 | 27 | M18*1.5 |
12.5 | LSQ-S5-04-12S | 109.5 | 38 | 27 | 27 | M20*1.5 |
12.5 | LSQ-S5-04-14S | 113.5 | 38 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5-04-16S | 113.5 | 38 | 27 | 27 | M24*1.5 |
12.5 | LSQ-S5-04-20S | 115.5 | 38 | 30 | 30 | M30*2 |
|--LSQ-S5C 소켓--|
ISO | PARTNO. | LS | cD | HEX1 | HEX2 | T |
12.5 | LSQ-S5C-04SM8L | 87 | 38 | 27 | 19 | M14*1.5 |
12.5 | LSQ-S5C-04SM10L | 87 | 38 | 27 | 24 | M16*1.5 |
12.5 | LSQ-S5C-04SM12L | 87 | 38 | 27 | 24 | M18*1.5 |
12.5 | LSQ-S5C-04SM15L | 89 | 38 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5C-04SM18L | 89 | 38 | 27 | 30 | M26*1.5 |
12.5 | LSQ-S5C-04SM10S | 87 | 38 | 27 | 24 | M18*1.5 |
12.5 | LSQ-S5C-04SM12S | 87 | 38 | 27 | 27 | M20*1.5 |
12.5 | LSQ-S5C-04SM14S | 89 | 38 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5C-04SM16S | 89 | 38 | 27 | 30 | M24*1.5 |
12.5 | LSQ-S5C-04SM20S | 96 | 38 | 30 | 36 | M30*2 |
|--LSQ-S5C 플러그--|
ISO | PARTNO. | LP | D | C | HEX1 | HEX3 | T |
12.5 | LSQ-S5C-04PM8L | 72 | 20.5 | 27 | 19 | 27 | M14*1.5 |
12.5 | LSQ-S5C-04PM10L | 72 | 20.5 | 27 | 24 | 27 | M16*1.5 |
12.5 | LSQ-S5C-04PM12L | 72 | 20.5 | 27 | 24 | 27 | M18*1.5 |
12.5 | LSQ-S5C-04PM15L | 74 | 20.5 | 27 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5C-04PM18L | 74 | 20.5 | 27 | 30 | 27 | M26*1.5 |
12.5 | LSQ-S5C-04PM10S | 72 | 20.5 | 27 | 24 | 27 | M18*1.5 |
12.5 | LSQ-S5C-04PM12S | 72 | 20.5 | 27 | 27 | 27 | M20*1.5 |
12.5 | LSQ-S5C-04PM14S | 74 | 20.5 | 27 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5C-04PM16S | 74 | 20.5 | 27 | 30 | 27 | M24*1.5 |
12.5 | LSQ-S5C-04PM20S | 81 | 20.5 | 27 | 36 | 30 | M30*2 |
|--LSQ-S5C 결합 조정--|
ISO | 부품 번호. | L | cD | HEX1 | HEX2 | HEX3 | T |
12.5 | LSQ-S5C-04-8L | 137.5 | 38 | 27 | 19 | 27 | M14*1.5 |
12.5 | LSQ-S5C-04-10L | 137.5 | 38 | 27 | 24 | 27 | M16*1.5 |
12.5 | LSQ-S5C-04-12L | 137.5 | 38 | 27 | 24 | 27 | M18*1.5 |
12.5 | LSQ-S5C-04-15L | 143.5 | 38 | 27 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5C-04-18L | 143.5 | 38 | 27 | 30 | 27 | M26*1.5 |
12.5 | LSQ-S5C-04-10S | 137.5 | 38 | 27 | 24 | 27 | M18*1.5 |
12.5 | LSQ-S5C-04-12S | 137.5 | 38 | 27 | 27 | 27 | M20*1.5 |
12.5 | LSQ-S5C-04-14S | 137.5 | 38 | 27 | 27 | 27 | M22*1.5 |
12.5 | LSQ-S5C-04-16S | 143.5 | 38 | 27 | 30 | 27 | M24*1.5 |
12.5 | LSQ-S5C-04-20S | 145.5 | 38 | 30 | 36 | 30 |
M30*2 |
